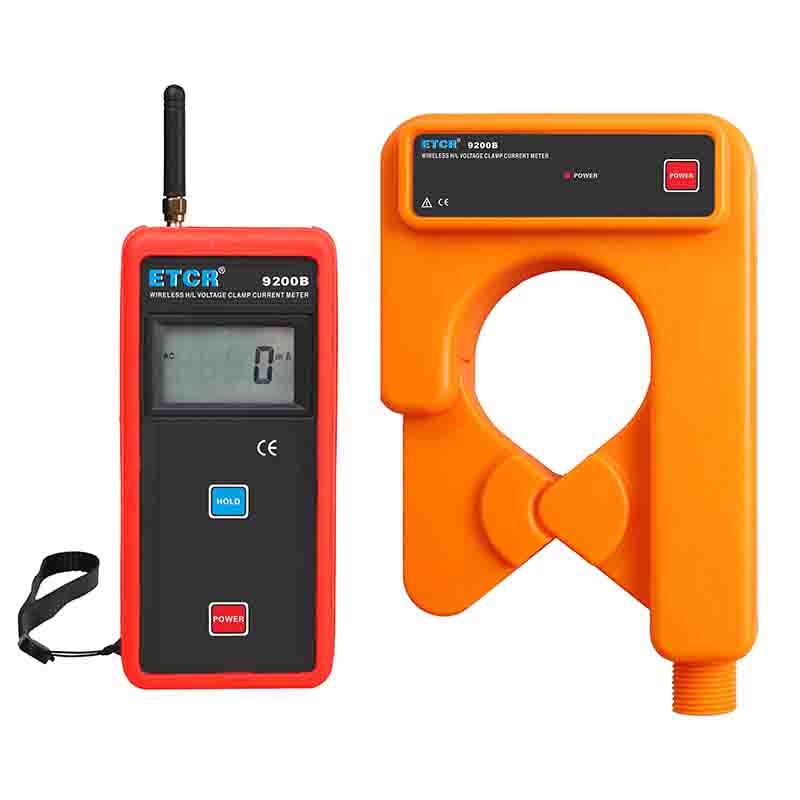

    ETCR9200B无线高低压钳形电流表

    产品型号: ETCR9200B
    品  牌: 铱泰ETCR
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 广东广州白云区
    更新日期: 2024-04-07
    详细信息
    一. 产品简介

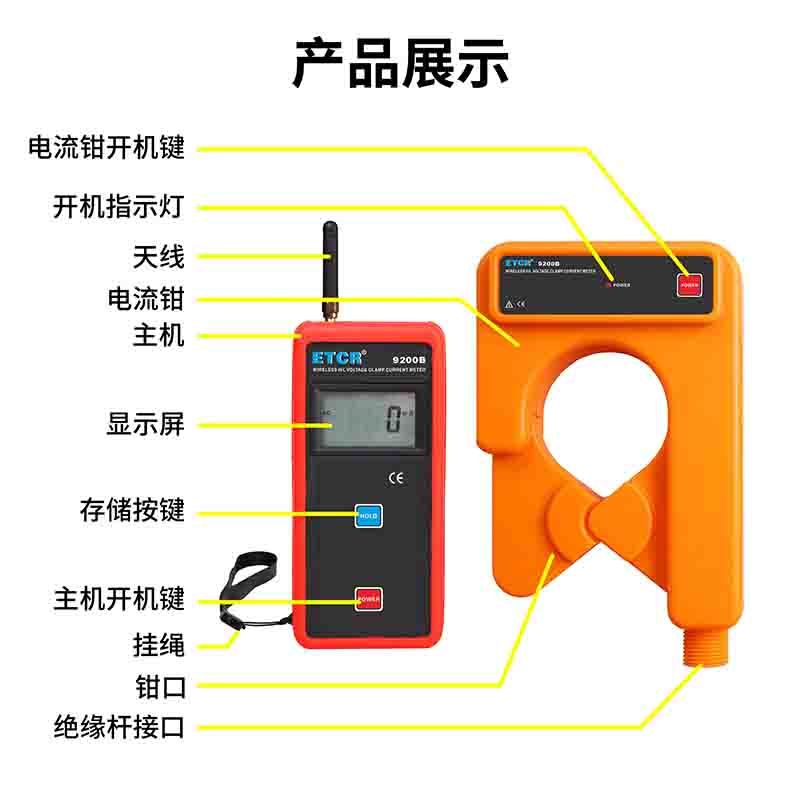

      ETCR9200B无线高低压钳形电流表突破传统结构,专为测量高压电流而精心设计制造的,采用*新CT技术及掩膜数字集成技术,由专用钳形电流表、无线接收器、高压绝缘杆组成,无线传输方式,能直线30米内接收被测数据。若不使用绝缘杆,还可以当作高精度低压钳形电流表、漏电流表使用,能准确测出0.01mA的电流或漏电流。
      ETCR9200B无线高低压钳形电流表采用创新的勾式结构,可以将仪表挂在线路上测试,无线传输测试数据、节省操作人员体力,确保了常年无间断测试的高精度、高可靠性、高稳定性。
      ETCR9200B无线高低压钳形电流表连接绝缘杆,可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高压线路电流测量,在线电流测量,还具有峰值保持、数据保持、数据存储、无线传输等功能,其专用钳形电流表通过下拉或前推绝缘杆能方便钳夹或撤离被测导线,省时快捷,广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。也可以取代高低压变比测试仪,即分别测出一次回路与二次回路的高低压电流,再计算就能得出高低压的变比。绝缘杆轻便,具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。
    二.技术规格
    功    能
    高压交流电流测量,低压交流电流、漏电流测量,在线交流电流监测
    电    源
    DC6V 碱性干电池(1.5V AAA×4)
    测试方式
    钳形CT,积分方式;可以将仪表挂在线路上测试,节省操作人员体力。
    传输方式
    433MHz无线传送,传输距离约30m
    钳口尺寸
    φ68mm
    测量范围
    0.00mA~1000A(50Hz/60Hz自动)
    分 辨 率
    0.01mA
    换    档
    0.00mA~1000A全自动换档
    测试精度
    (23℃±5℃,80%RH以下)
    0.00mA~299mA: ±1%±3dgt
    0.30A~49.9A: ±1.5%±5dgt
    50.0A~199.9A: ±2%±5dgt
    200A~600A:    ±3%±5dgt
    601A~1000A:   ±4%±5dgt
    显示模式
    4位LCD显示
    LCD尺寸
    检测仪LCD:35mm×21.5mm;接收器LCD:47mm×28.5mm
    仪表尺寸
    检测仪:218mm×135mm×60mm;接收器:170mm×75mm×30mm
    采样速率
    2次/秒
    数据存储
    99组,存储过程中“MEM”符号指示, “FULL”符号闪烁显示表示存储已满
    PEAK保持
    自动保持高处的测试值,通常测试模式下按PEAK键,LCD右上角显示“PE”符号,即开启PEAK保持功能,再按PEAK键取消此功能
    线路电压
    60kV以下有绝缘外皮导线测试,35kV以下裸导线测试(带绝缘杆操作)
    数据保持
    通常测试模式下按HOLD保持数据,“DH”符号显示,再按HOLD键取消键
    数据查阅
    MR”符号指示,能上下翻阅所存数据
    溢出显示
    超量程溢出功能:“OL A”符号显示
    无信号指示
    当接收器没有收到发射信号时动态显示“no- -”符号
    自动关机
    开机约15分钟后,仪表自动关机,以降低电池消耗
    电池电压
    当电池电压低于4.8V时,电池电压低符号“    ”显示,提醒更换电池
    仪表质量
    检测仪:约620g(含电池);接收器:约220g(含电池)
    仪表总质量:2.5Kg(含绝缘杆和电池)
    工作温湿度
    -10℃~40℃;80%Rh以下
    存放温湿度
    -10℃~60℃;70%Rh以下
    干    扰
    无315MHz、433MHz同频信号干扰
    绝缘杆尺寸
    φ32mm,1m/节(5节)
    绝缘强度
    检测仪/接收器:AC 2kV/rms(外壳与螺丝间)
    绝缘杆:AC 100kV/rms(5节绝缘杆全部连接,两端之间)
    结    构
    防滴漏Ⅱ型

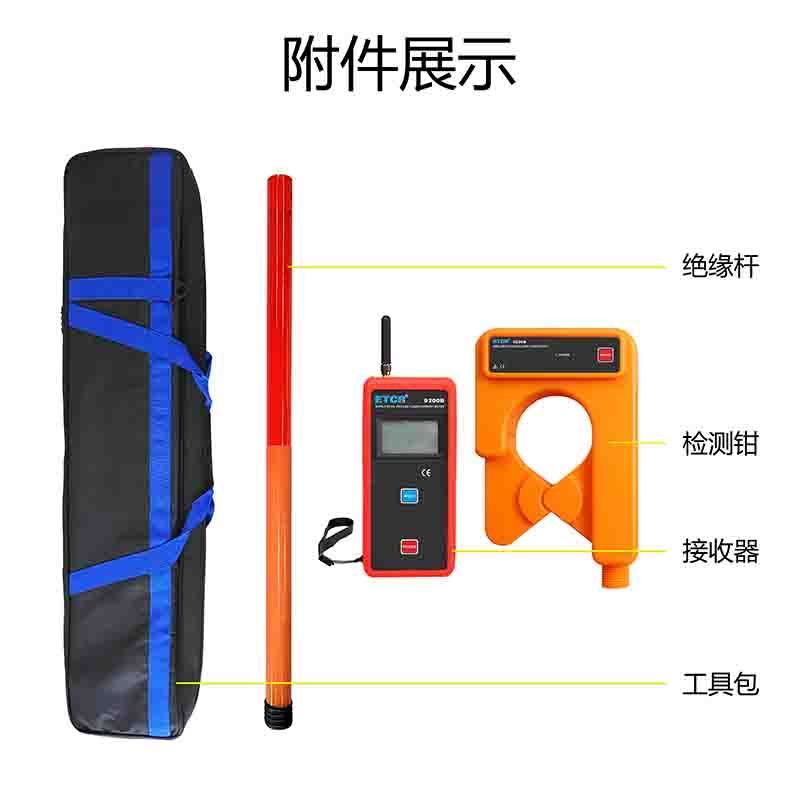

    随机附件
    测试仪:1件;接收器:1件;仪表包:1件;绝缘杆(1米):5个;电池(碱性电池LR03):8个
    三.现场应用
