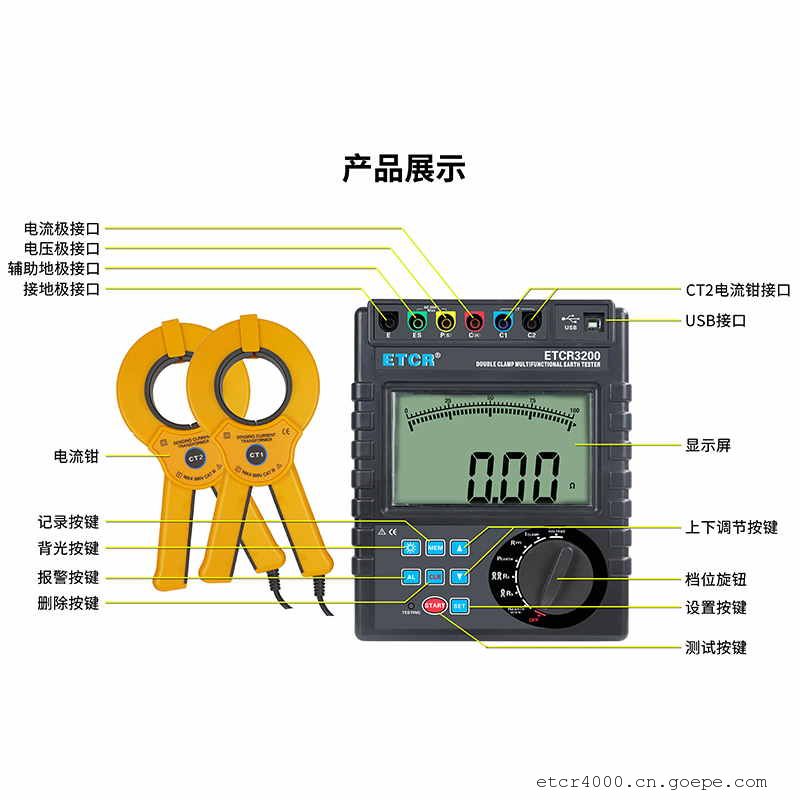

    ETCR3200双钳接地电阻测试仪

    产品型号: ETCR3200
    品  牌: ETCR铱泰
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 广东广州白云区
    更新日期: 2024-04-07
    详细信息
    一、功能
           ETCR3200双钳接地电阻测试仪功能测试接地电阻、土壤电阻率、接地电压、接地线漏电流、交流电流、直流电阻等,采用精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻,68mm大口径电流钳可测量使用大型接地引下线的接地系统,可灵活准确测量单点和网状接地等各种复杂接地情况的任意接地电阻值,并联接地测量时而无需断开任何并联接地电极。
      ETCR3200双钳多功能接地电阻测试仪,同时能存储2000组数据,通过监控软件实现历史查询与在线实时监测功能,动态显示,告警指示,自动关机,具有历史数据读取、查阅、保存、报表、打印等功能。
    二、技术规格

    功    能
    二三四线法、选择法、双钳法测量接地电阻、土壤电阻率;接地电压、交流电压测量、
    交流电流漏电流测量
    电    源
    DC 9V (锌锰干电池 R14S 1.5V 6节 ,连续待机300小时)
    电流钳口径
    φ68mm
    量    程
    (全自动换挡)
    选择法测量:0.00Ω~3000Ω
    双钳法测量:0.01Ω-100Ω
    二三四线法测量:0.00Ω~30.00kΩ
    土壤电阻率:0.00Ωm~9000kΩm
    直流电阻:0.00Ω~30.00kΩ
    接地电压:0.0V~100.0V
    交流电流:0.00mA~600A
    测量方式
    精密4线、3线法测量、简易2线、选择法、双钳法测量接地电阻
    测量方法
    二三四线法测量:变极法,测量电流20mA Max
    选择法测量:变极法,测量电流20mA Max
    双钳法测量:非接触互感测量法,测试电流1mA Max
    土壤电阻率:四极法(温纳法)
    对地电压:平均值整流(P(S)-ES接口间)
    交流电流:钳形电流互感器测量
    测试频率
    128Hz/111Hz/105Hz/94Hz(AFC)
    短路测试电流
    AC 20mA max
    开路测试电压
    AC 40V max
    测试电压波形
    正弦波
    电极间距范围
    可设定1m~100m
    背    光
    可控蓝屏背光,适合昏暗场所使用
    显示模式
    4位超大LCD显示,蓝屏背光
    测量指示
    测量中LED闪烁,LCD倒计数,进度棒图指示
    LCD尺寸
    128mm×75mm
    LCD显示域
    124mm×67mm
    仪表尺寸
    高宽厚:215mm×190mm×95mm
    标准测试线
    4条:红色20m,黑色20m,黄色10m,绿色10m各1条
    简易测试线
    2条:红色1.6m,黑色1.6m各1条
    辅助接地棒
    4根:φ10mm×150mm
    测量时间
    对地电压:约2次/秒
    交流电流:约2次/秒
    接地电阻、土壤电阻率:约5秒/次
    测量次数
    5000次以上(短路测试,测1次,停30秒再测)
    RS232接口
    具有RS232接口,软件监控
    通 讯 线
    RS232通讯线1条,长1.5m
    数据存储
    2000组,“MEM”存储指示,显示“FULL”符号表示存储已满
    数据保持
    保持数据时“HOLD”符号指示
    数据查阅
    查阅数据时“READ”符号指示
    溢出显示
    超量程溢出时“OL”符号指示
    干扰测试
    自动识别干扰信号,干扰电压高于5V时“NOISE”符号指示
    辅助接地测试
    具有辅助接地电阻值测试功能,0.00KΩ~30kΩ(100R+rC<50kΩ,100R+rP<50kΩ)
    报警功能
    测量值超过报警设定值时,“嘟—嘟—嘟—”报警提示
    自动关机
    开机15分钟后自动关机
    质    量
    总质量:8.0kg(含包装)
    仪表:1653g(含电池)
    测试线:1560g
    辅助接地棒:935g(4根)
    工作温湿度
    -10℃~40℃;80%rh以下
    过载保护
    测量接地电阻:C(H)-E、P(S)-ES各端口间AC 280V/3秒
    绝缘电阻
    20MΩ以上(电路与外壳之间500V)
    耐    压
    AC 3700V/rms(电路与外壳之间)
    适合安规
    IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2);
    IEC61010-031;IEC61557-1(接地电阻);
    IEC61557-5(土壤电阻率);JJG 366-2004。

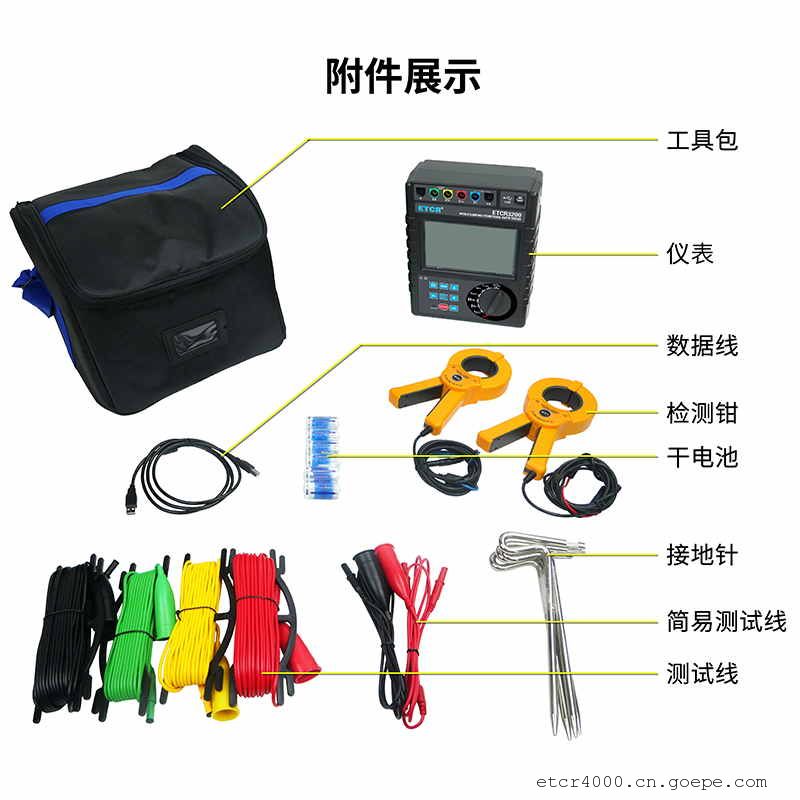

    装箱单
    仪表:1件;电流钳:2件接地针:4件;测试线:4件;简易测试线:2件;
    RS232通讯线:1根;光盘:1件;仪表箱: 1件
    三、双钳法测试接地电阻应用
